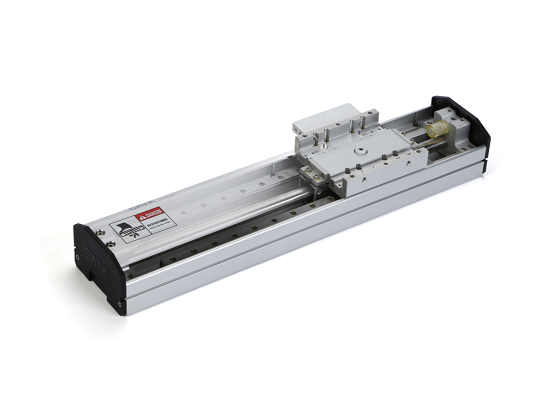

SATA仕达通轴式直线电机BM202

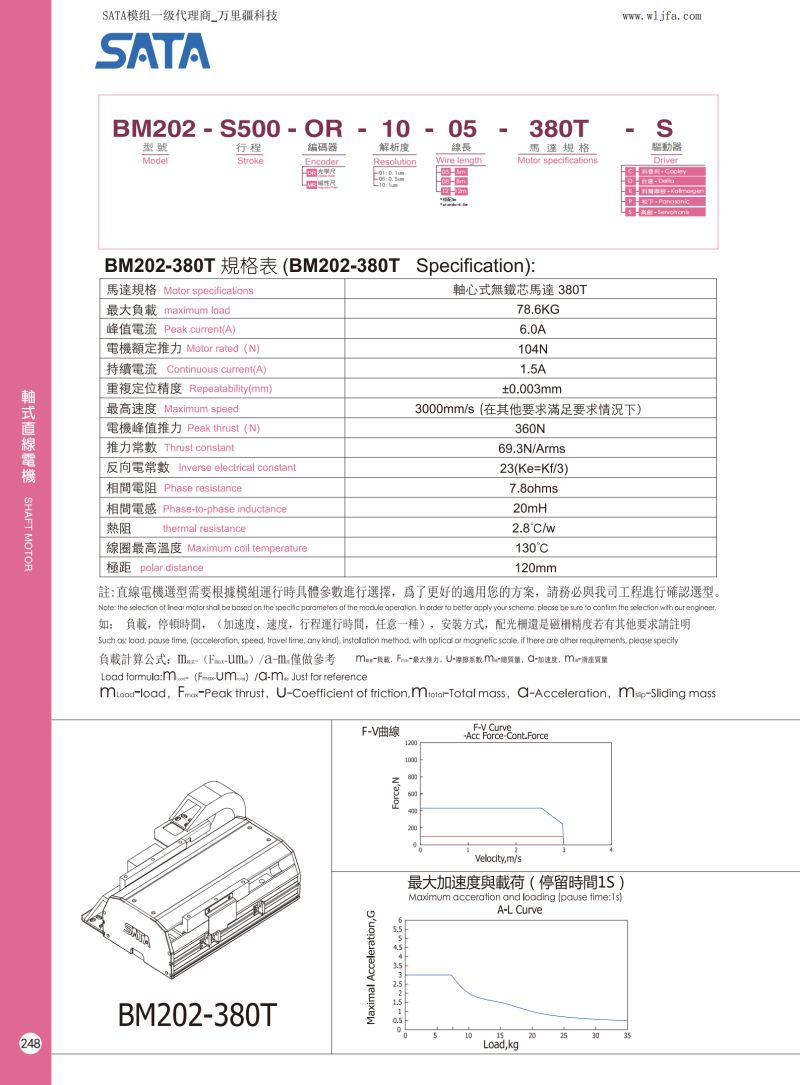

SATA轴式直线电机BM202规格表

马达规格：轴心式无铁芯马达

更大负载：78.6KG

峰值电流：6.0A

电机额定推力104N

持续电流：1.5A

重复定位精度：±0.003mm

更高速度：3000mm/s（在其他要求满足情况下）

电机峰值推力：360N

推力常数：69.3N/Arms

反向电常数：23（Ke=Kf/3）

相间电阻：7.8ohms

相间电感：20mH

热阻：2.8°C/W

线圈更高温度:130°C

极距：120mm

SATA格扬直线滑台生产流程

1、设计人员依客户要求规划出图

2、订单确认后原图回传

3、加工生产

4、组装前滑轨行走等高线检测

5、组装前滑轨行走平行线检测

6、皮带型张力值检测

7、组装完成后装马达试车检验

8、滑台噪音值检测

9、重复定位精度检测

10、出厂滑台均检测录影

11、滑台独立二维码

12、滑台均附出厂检测报告

SATA仕达通轴式无铁芯直线电机BM202选型

BM202-S500-OR-10-05-380T-S

型号BM100

行程S500

编码器：OR-光学尺，MR-磁性尺

解析度：01：0.1um；05：0.5um；10：1um

线长：0.3-3m；05-5m；08：8m

马达规格380T/380Q/380X

驱动器：C-科普利；D-台达；K-科尔摩根；P-松下；S-高创

直线电机选型需要根据模组运行时具体参数进行选择，为了更好的适用您的方案，请与工程师进行确认选型。（负载，停顿时间，（加速度，速度，行程运行时间，任意一种），安装方式，配光栅还是磁栅(精度)。
