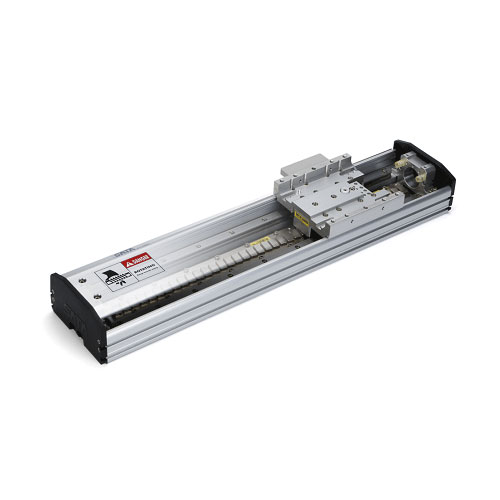

SATA仕达通有铁芯直线电机XM136

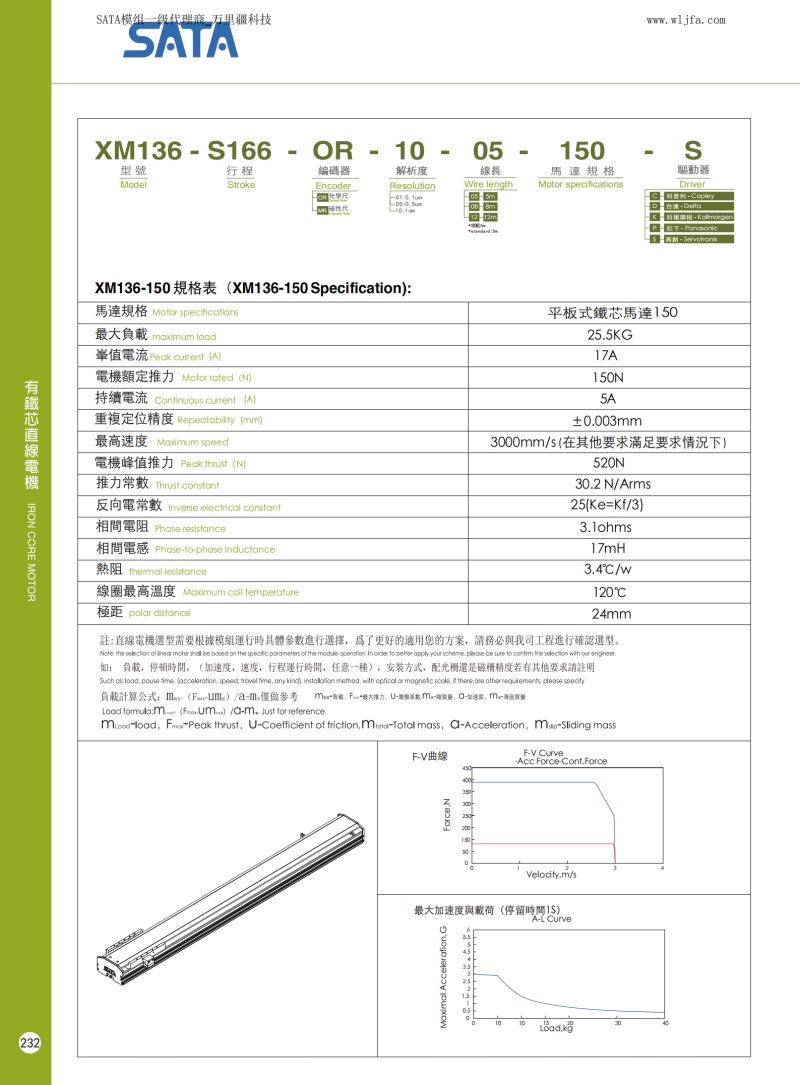

SATA仕达通有铁芯直线电机XM136规格表

马达规格：平板式铁芯马达150

更大负载：250KG

峰值电流：17A

电机额定推力:150N

持续电流：5A

重复定位精度：±0.003mm

更高速度：3000mm/s(在其他要求满足要求情况下）

电机峰值推力:520N

推力常数：30.2N/Arms

反向电常数：25（Ke=Kf/3）

相间电阻：3.1ohms

相间电感：17mH

热阻:3.4°C/w

线性更高温度：120°C

极距：24mm

SATA仕达通有铁芯直线电机XM136选型

XM136-S166-OR-10-05-150-S

型号：XM136

行程：S166

编码器：OR-光学尺，MR-磁性尺

解析度：01：0.1um；05：0.5um；10：1um

线长：0.3-3m；05-5m；08：8m

驱动器：C-科普利；D-台达；K-科尔摩根；P-松下；S-高创

直线电机选型需要根据模组运行时具体参数进行选择，为了更好的适用您的方案，请与工程师进行确认选型。（负载，停顿时间，（加速度，速度，行程运行时间，任意一种），安装方式，配光栅还是磁栅(精度)。
