以色列高创Servotronix伺服系统BDHDE产品端口使用说明书

Servotronix Motion Control开发、制造标准和定制自动化解决方案，尤其专注于运动控制业务。几十年来，公司相继开发了数代高性能伺服驱动器系列和运动控制解决方案，专为客户应用量身打造，使其符合各行业客户在形式、搭配、功能和成本方面的规格要求。Servotronix 的客户群体遍及全球，包括领先的机床制造商和自动化系统供应商。公司的宗旨是为客户提供优质产品、具有成本效益的解决方案，并准时交付。

BDHDE伺服驱动器 - 拥有电子铭牌MTP功能，达到即插即用的效果，无需 做任何电机安装设置。那么这款伺服驱动器需要什么配件才能发挥其性能呢？下面是BDHDE伺服驱动器端口定义、电机接线实例以及电池盒说明书：

SENSAR编码器的电池盒

当编码器主电源的5V供电断开或中断时，sensAR磁性式旋转编码器需要使用外部备用电池来保持多圈位置。

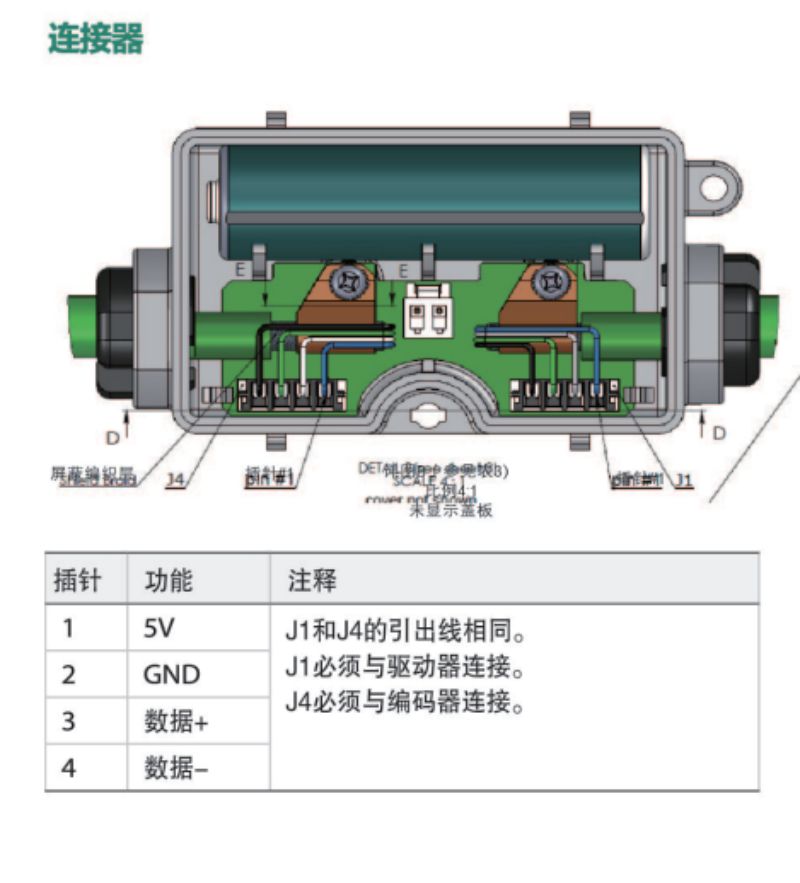

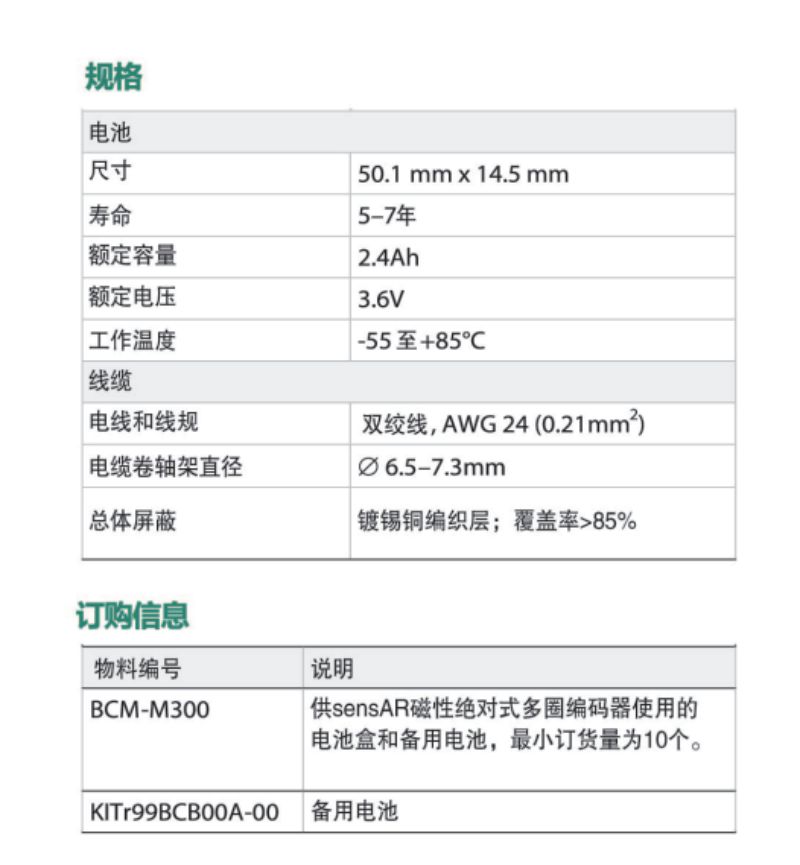

BCM-M3是一种供SE36E-M34和SE36E-M36型号sensAR编码器使用的电池盒，该电池盒安装在编码器反馈线缆上，包含一个外壳和一个用于调节编码器供电的电子版。

安装BCM-M3电池盒的反馈线缆实例

电机接线连接

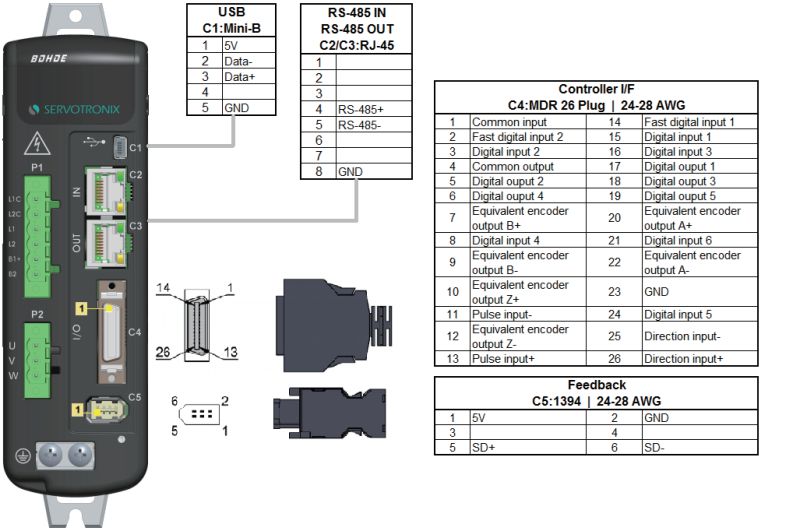

BDHDE AP型伺服驱动器

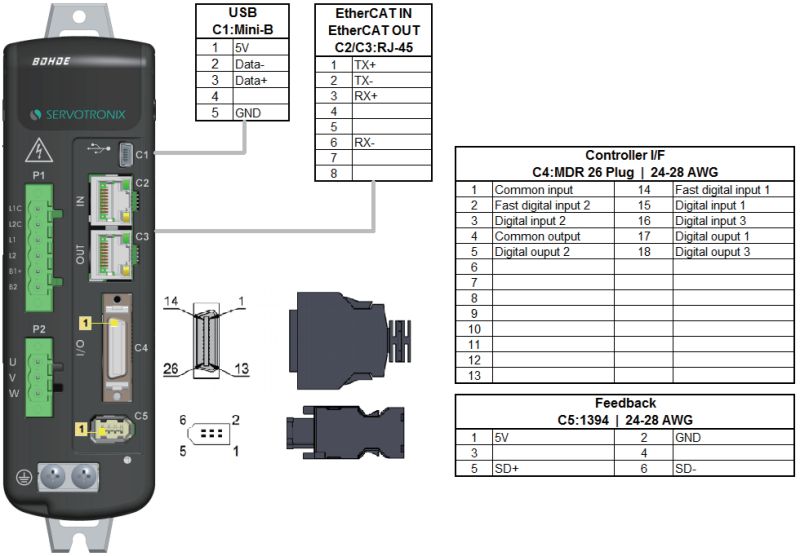

BDHDE EB型伺服驱动器
