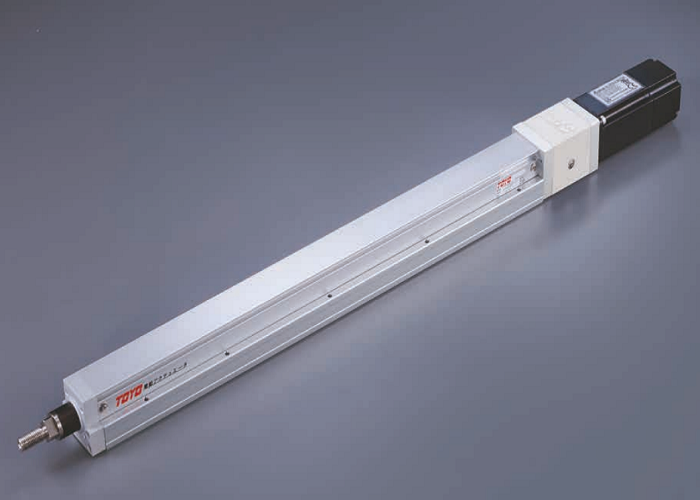

TOYO轨道内崁推杆式螺杆滑台GTY4

全密封内嵌式导轨结构TOYO GTY4系列,轨道嵌入模组本体后研磨,行走等高度更高,刚性更强,体积更小,安装方便、不用拆钢带,可上下锁螺丝固定,可外部加油,保养简单方便,电机安装方向可左折、右折、下折安装,底部自带定位销孔。

在线咨询全国热线
0755-23765312

TOYO东佑达滑台模块共有螺杆驱动、皮带驱动、无尘系列模块三种形式,可供立即组装使用,适用于水平,垂直移载应用,也可组立为多轴型式,满足客户高精度、高荷重的需求,广泛应用于自动化领域市场中。


产品名称 :  轨道内崁推杆式螺杆滑台

产品型号 :  TOYO GTY4


产品特色 :

位置重複精度:±0.01(mm)

可搬重量水平使用:25(Kg)

可搬重量垂直使用:8(Kg)

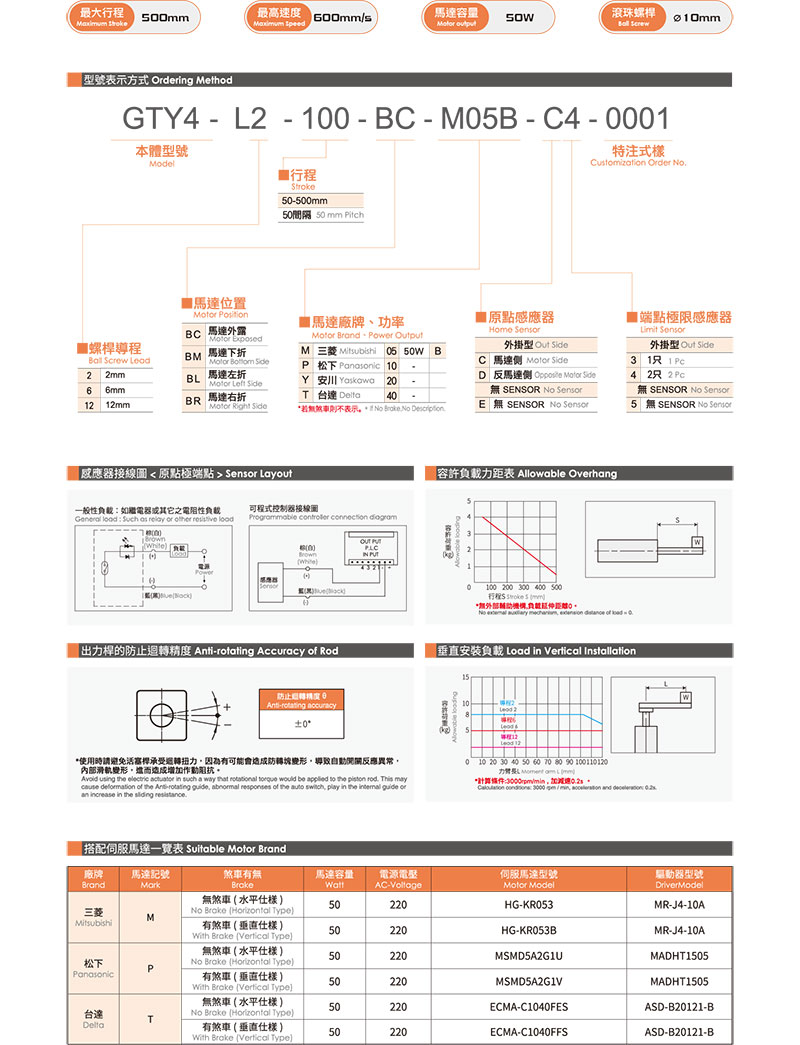

规格特性 :

位置重复精度:±0.01(mm)

螺杆导程:2/6/12(mm)

速度:100/300/600(mm/s)

可搬重量水平使用:25/20/12(kg)

可搬重量垂直使用:8/5/2(kg)

定格推力:424/141/71(N)

标准行程:50-500/50间隔(mm)

AC 伺服马达容量:100(W)


此荷重条件外部需搭配辅助滑轨以承受径向负载;

马达加减速设订0.2秒。

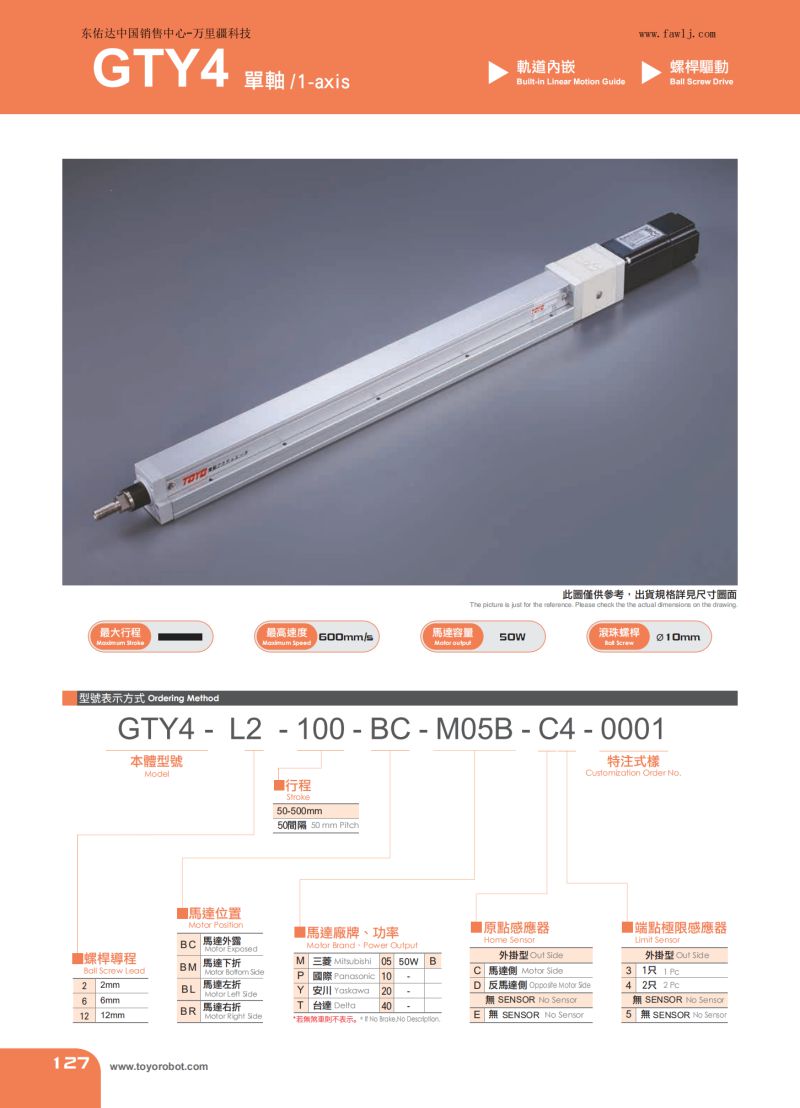

TOYO GTY4.jpg

TOYO螺杆系列模组

特色功能

高精度/高穩定性:螺杆驱动模組可轻易达到高精度的使用者需求,並稳定运作确保螺杆、滑軌的使用寿命及组装品质。

保养简单:专利注油嘴的设计,不需拆盖即可完成保养,省时既便利。


TOYO东佑达新技术

G系列採用一体成型钢材,改善原始铝滑座刚性较差的问题;

G系列本体底部+侧面标准基准面、底部标准pin孔缩短客户组装时间,达到模组化的更高效率;


内嵌式滑台模组使用方法

运用于工作定位、夹取、搬运、插件等电子部品组装、电路板与晶圆盒定位插入位置等自动化领域;

科技设备大厂指定并且多元化产业(传产、汽机车大厂等)广泛使用;

TOYO GTY4.jpg
